Prateleiras do tipo ao ar livre ao ar livre em contêiner de armazenamento à prova de explosão

Serial Número

trocura Nome

Função, Descrição do parâmetro e configuração

1

Gabinete

O A estrutura do gabinete é feita principalmente de Corten uma placa de aço de 2,0 mm. O gabinete externo consiste em uma estrutura de aço, painéis laterais de corrugados verticais e faces finais, como bem como uma placa superior com corgações horizontais e verticais, todas as quais são pressionados de placas de aço com laminação a frio. Todo o exterior do gabinete é pulverizado com tinta anti-rust, a parede interna é revestida com anticorrosão tinta e parte inferior é pulverizada com politetrafluoroetileno, permitindo o Gabinete inteiro para ter recursos anticorrosão.

O A parede interna do gabinete usa a Classe A Proférico e Isulador de Calor Os materiais e a espessura da camada isuladora de calor são ≥80 mm.

Em caso de uma explosão, o topo do gabinete está equipado com uma explosão de ventilação painel. Existem 2 aberturas de ventilação de explosão, cada uma com um tamanho de 1,1*1,1m, e a área de ventilação de explosão é ≥0,11m²/m³. A superfície de ventilação de explosão foi projetado de acordo com o padrão BGV B4. A capa da explosão O painel de ventilação é vagamente instalado e equipado com uma corrente fixa, que voltará automaticamente após a conclusão da ventilação da explosão. O O painel de ventilação de explosão tem um galpão de neve para evitar chuva e neve, e o A pressão de ventilação de explosão é de 580 MPa.

O A porta do gabinete é feita de materiais únicos ou compósitos com funções como Prevenção de incêndio, proteção contra raios, antiestático, anticorrosão e não poupador. Está equipado com uma trava de haste de incêndio embutida. Quando o A porta é aberta pela haste de push, ela acionará um som de alarme de 100 decibéis e alarme de ligação. A porta se abre na direção da evacuação e pode ser aberto de dentro.1.6 O interior do gabinete é dividido em áreas e uma sala de operação é configurada para os operadores fazer protetores preparativos antes de entrar na área de armazenamento.

2

Inteligente Sistema de controle

2.1 O O sistema de controle está equipado com uma tela colorida de 7 polegadas, que pode exibir o status de vários parâmetros em tempo real.2.2 Todo o dispositivo é controlado centralmente por um sistema microcomputador. De acordo com os parâmetros definido pelo cliente, o sistema detecta automaticamente e real parâmetros de vários sensores, bem como funções como controle de acesso, iluminação, aviso e alarme precoce e controle de temperatura.2.3 em caso de perigo em potencial, o sistema ativará o alarme audível e visual e O som do alarme está acima de 85 decibéis, fornecendo aviso prévio de longa distância.

3

Ventilação e sistema de escape

O O sistema de ventilação e escape é composto por 4 persianas de ventilação e coletores de tubo de ventilação. As persianas de ventilação são instaladas dentro do gabinete e uma rede anti-inseto e anti-rAT é instalada dentro das persianas para ingestão de ar.

4

Escape Sistema de purificação de gás

4.1 IT é composto por 1 purificador de plasma, coletores de tubo de conexão, etc.4.2 é independente do gabinete e conectado ao gabinete através de pipelines, o que é conveniente para manutenção e ajuda a reduzir ruído, vibração e dano ao pessoal durante a operação.4.3 As emissões de gases de escape após Tratamento de purificação em conformidade com a "GB16297 emissão abrangente Padrão de poluentes atmosféricos ".4.4 Requisitos para o plasma Purificador: O volume de ar do tratamento é de 5000 m³/h e o consumo de energia é de 400 W.

5

Temperatura Sistema de controle

Isso é composto de uma camada completa à prova de fogo e isolamento de calor e 1 e 1 Ar condicionado à prova de explosão. 5.1 Uma Classe A de 50 mm de espessura à prova de fogo e A camada isolante de calor é instalada na parede interna do gabinete para impedir que a temperatura interna fique muito alta quando exposta a Sunlight.5.2 Existe um ar condicionado à prova de explosão dentro do gabinete, que pode efetivamente reduzir a temperatura dentro do gabinete quando a sala A temperatura é muito alta.5.3 Requisitos para o ar dividido à prova de explosão condicionador (os ar condicionados da janela são estritamente proibidos e Medidas anti-vibração e anti-ruído são necessárias): a tensão nominal é 220V 50Hz, a corrente nominal para resfriamento/aquecimento é de 10,7/16.5a, a nota à prova d'água é IP*4 e o nível de ruído (interno/externo) é de 40/59 dB.

6

Explosão - Sistema de fonte de alimentação de prova

Isso é composto por 1 caixa de distribuição à prova de explosão, 4 luzes à prova de explosão e 1 luz de emergência à prova de explosão. 6.1 A concha externa do controle principal A caixa de distribuição é feita de material de liga de alumínio e revestida com epóxi resina.6.2 Luzes fluorescentes à prova de explosão são usadas para iluminação interna, e uma luz de emergência à prova de explosão é instalada na saída.6.3 O Sensor interno de temperatura, ar condicionado e sensor de gás combustível todos Adote projetos à prova de explosão.6.4 O circuito interno da colocação do gabinete é definido de acordo com os requisitos à prova de explosão.

7

Químico Sistema de recuperação de vazamento

O O sistema de vazamento integrado dentro do gabinete pode acomodar 15% do total volume.

8

Fogo - Sistema de luta e extinção

Lá é 1 conjunto de dispositivo de extinção automática de incêndio do tipo oleoduto dentro do gabinete. Quando a temperatura sobe devido a um incêndio, o agente de pó seco em O dispositivo de extinção de incêndio será ejetado do bico sob o ação de nitrogênio para extinguir o fogo. O dispositivo de extinção de incêndio Apresenta velocidade rápida de extinção de incêndio e uso seguro.

9

Pessoal Equipamento de proteção

9.1 a A coluna de descarga de eletricidade estática do corpo humano está instalada na entrada do gabinete e conectado ao corpo principal do gabinete. É usado para a equipe tocar antes de entrar para descarregar a eletricidade estática carregou em seus corpos e evita riscos estáticos de eletricidade.9.2 e Protetor de onda de raios independente está instalado na fonte de alimentação principal ponto de acesso para evitar riscos estáticos de eletricidade.9.3 A eletricidade estática O sistema de descarga consiste em três ferros de ângulo com dimensões de 2500505mm inserido diretamente no solo para garantir que a eletricidade estática de O gabinete é menor que 4Ω.

10

Vídeo Sistema de vigilância

10.1 Há uma câmera de vigilância por vídeo à prova de explosão dentro do gabinete, com Definição ultra-alta de resolução de 960p e vigilância infravermelha noturna função.10.2 Há 1 definição ultra-alta 960p Vigilância periférica câmera instalada fora.10.3 Uma porta de rede RJ45 é reservada para encaixe com o sistema total de vigilância da escola.10.4 A vigilância por vídeo O sistema possui uma função de armazenamento e memória, que pode registrar dados de vigilância por mais de um mês e pode ser visto a qualquer momento em telefones celulares e computadores.

11

Remoto Sistema de monitoramento

11.1 Há um conjunto de umidade indicando dispositivo, dispositivo de detecção de temperatura, e dispositivo de detecção de monitoramento de gás combustível, respectivamente, dentro do gabinete, com uma função de exibição de dados no local LED, que são usados ​​para monitorar o ambiente interno do gabinete.11.2 Cada dispositivo de detecção Pode monitorar o interior do gabinete em tempo real por 24 horas. Quando o Os indicadores atingem os valores de segurança definidos, várias medidas e alarmes de manuseio será executado de forma inteligente através do sistema de controle.11.3 quando o Os indicadores de parâmetros atingem os valores definidos, o sistema de monitoramento enviará notificações de mensagens de texto para lembrar os clientes para prestar atenção.

12

Emergência Eyewash e chuveiro

12.1 A altura do chuveiro é de 2100 mm ± 20 mm, e a altura dos olhos é 1030mm ± 20mm.12.2 Os olhos e chuveiro usam uma estrutura combinada feita de SU304 Aço inoxidável, que pode suportar uma pressão de água de > 5kg/cm².12.3 É instalado em um lado fora da porta do gabinete e pode ser alcançado dentro de 5 segundos em caso de emergência.

Modelo de produto

Parâmetros do produto

Gs-bug

Principal Dimensões do gabinete (altura, largura, comprimento)

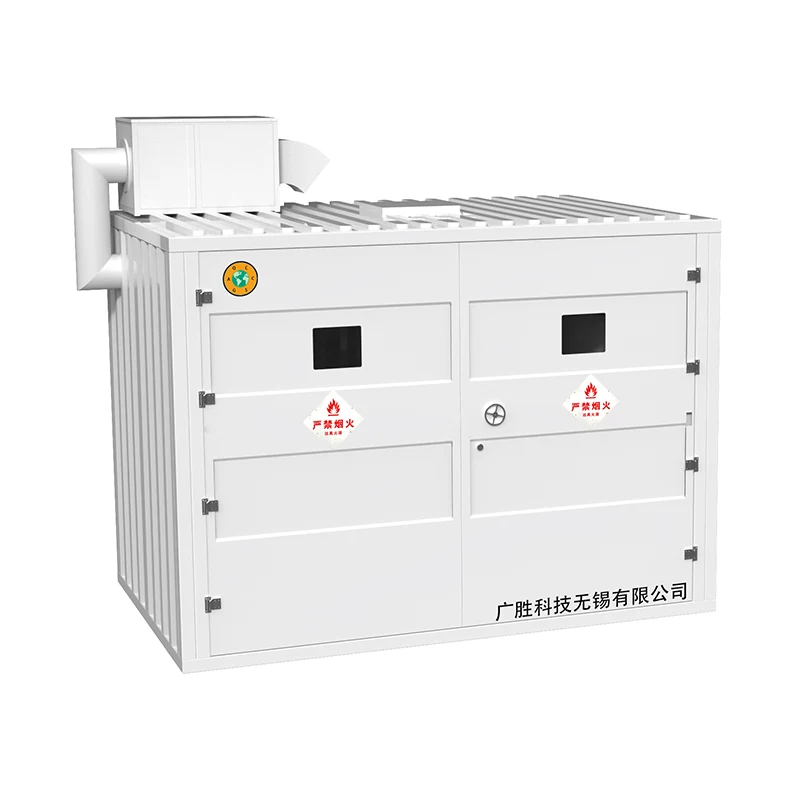

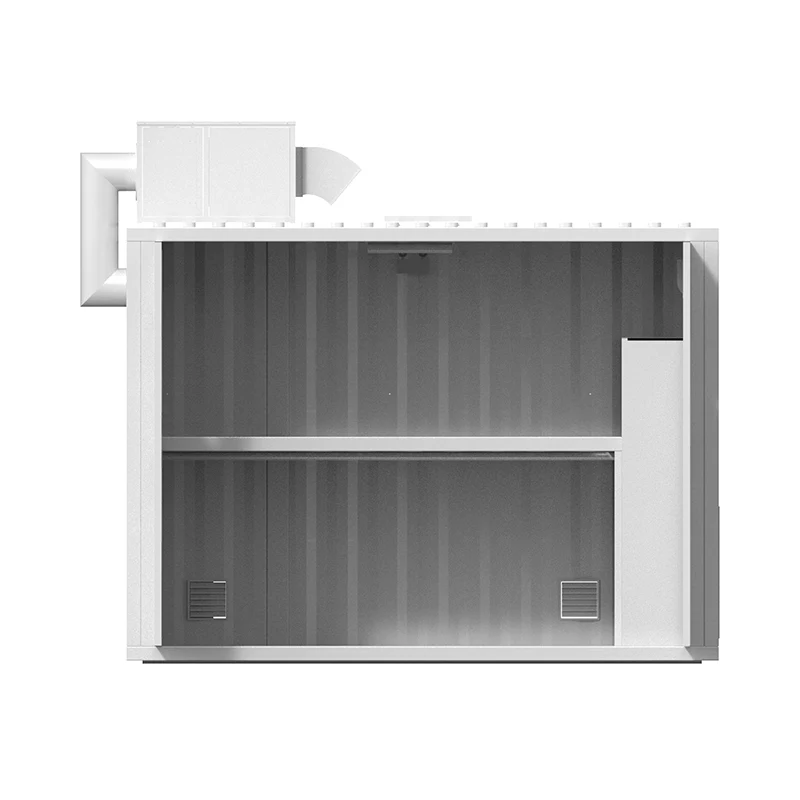

H2800*W3000*L4000MM

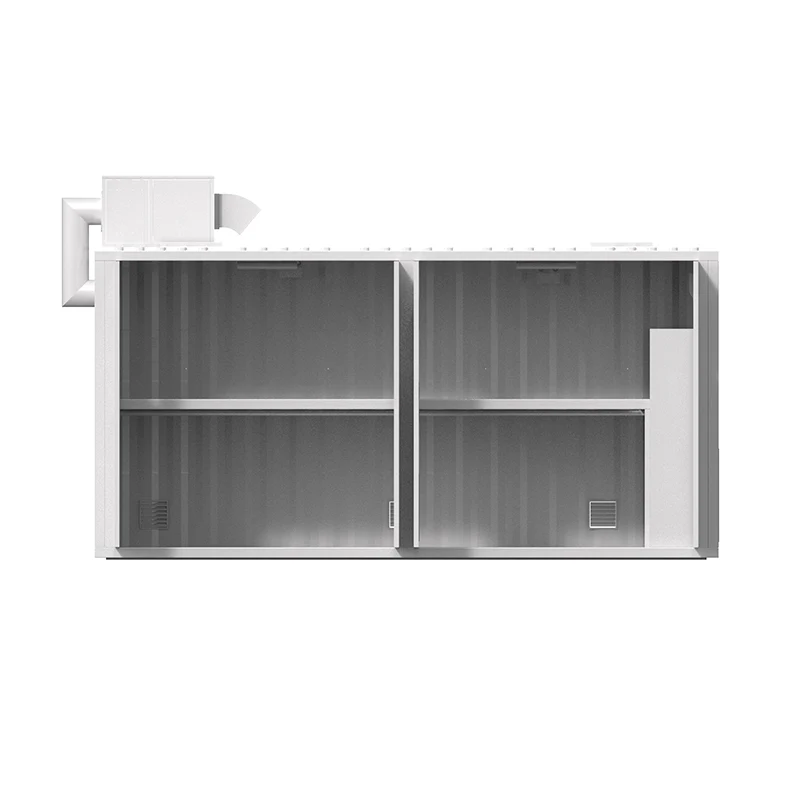

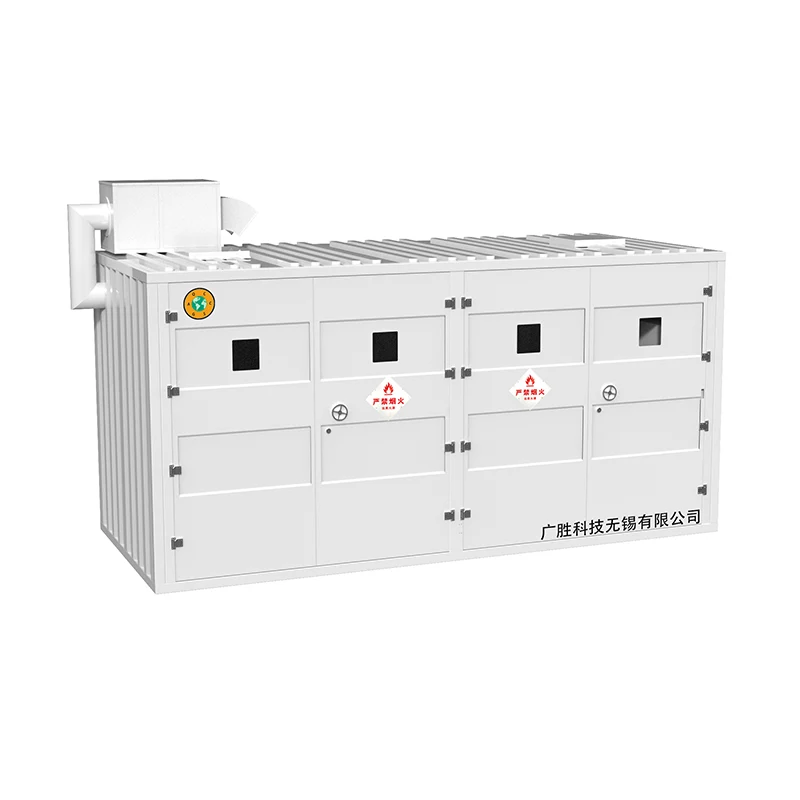

H2800*W3000*L6000mm

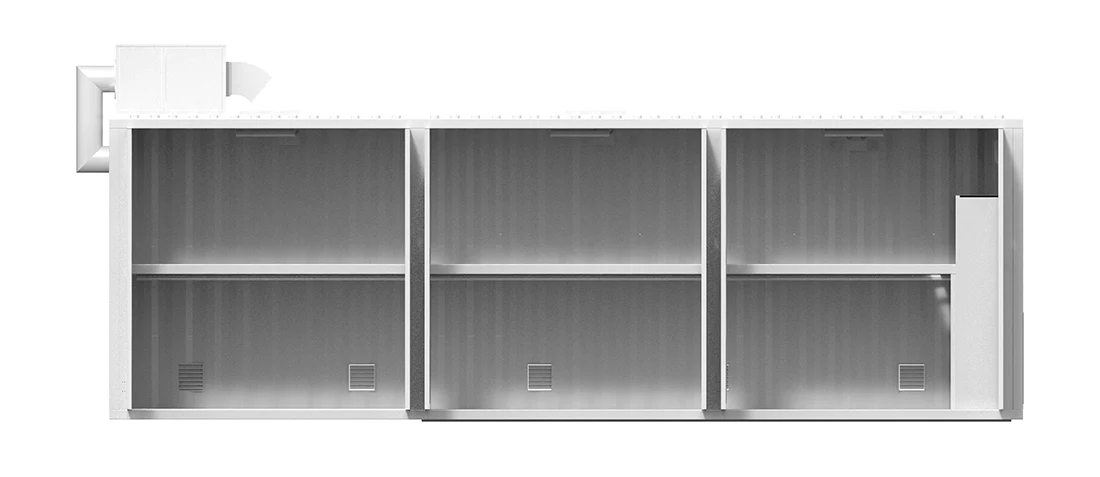

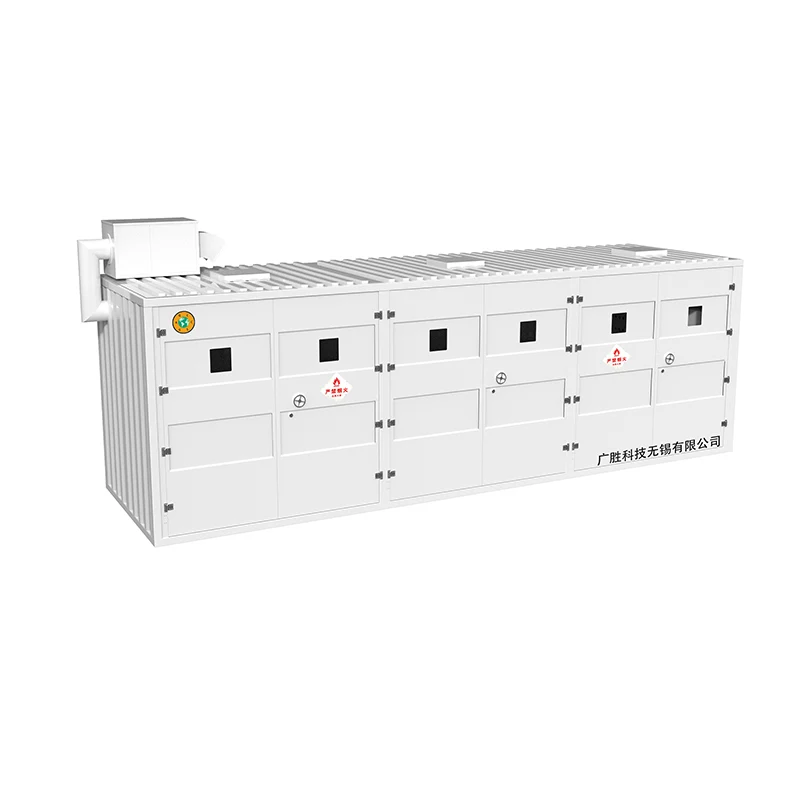

H2800*W3000*L9000MM

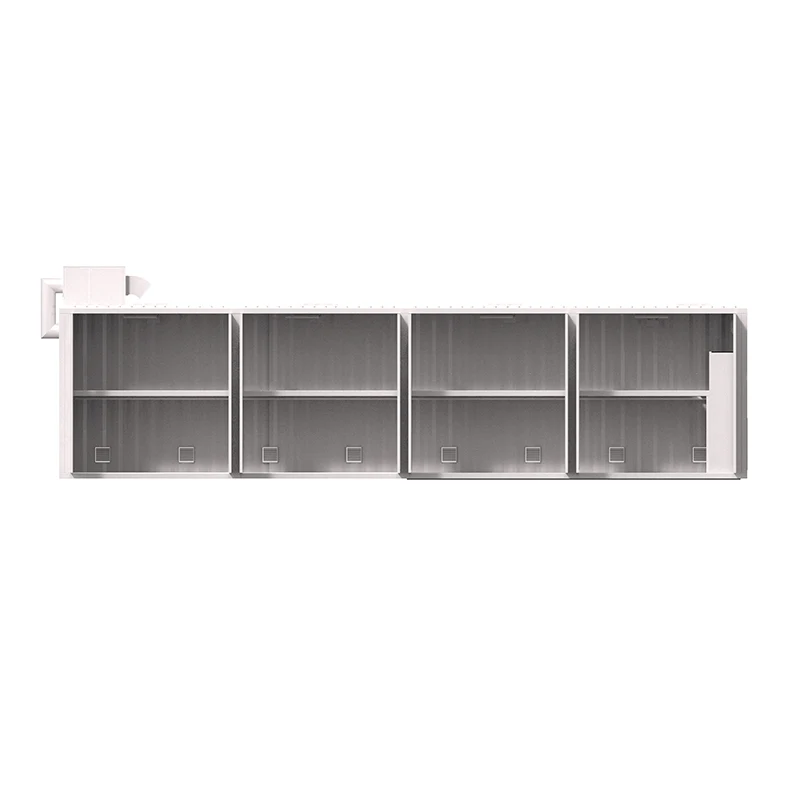

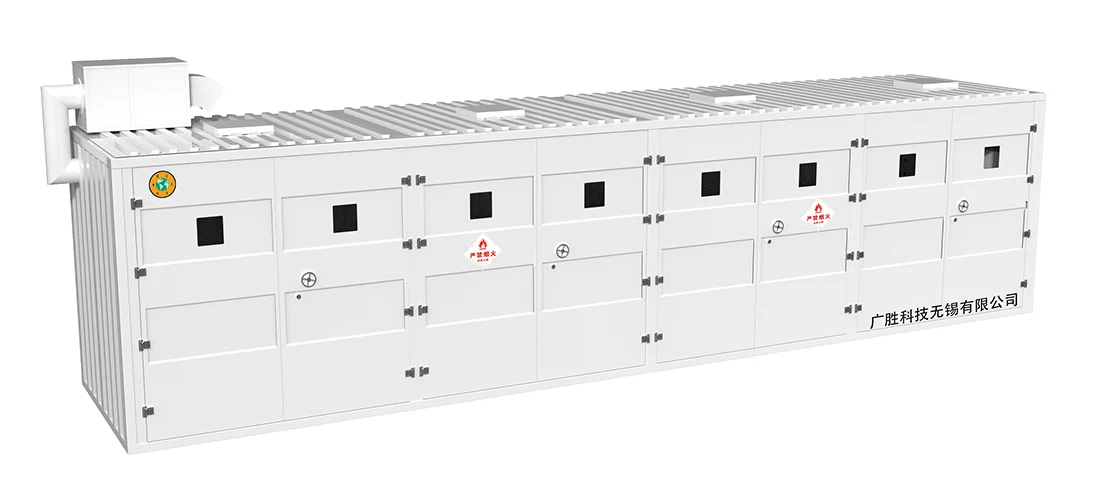

H2800*W3000*L12000MM

Configuração: Dispositivos de prevenção de incêndio e roubo, dispositivos de proteção à prova d'água, Dispositivos elétricos à prova de explosão, sistemas de proteção contra incêndio, raios Proteção e dispositivos antiestáticos, dispositivos de coleta de vazamentos líquidos, Sistemas de controle de temperatura, sistemas de escape, etc.

Gabinete Corpo:

1.O corpo do gabinete é fabricado com uma estrutura de dupla camada e o A espessura de uma única camada da placa atinge 2,0 mm.

2. Gabinete Parede: A parede do gabinete possui uma estrutura geral de estrutura. Tubo quadrado múltiplo Os suportes são definidos na parte inferior do corpo do gabinete, que cooperam com o Vigas portador de carga para manter o corpo do gabinete estável.

3. Gabinete PORTA: Porta à prova de fogo e anti-roubo.

4. Caixa elétrica: a concha externa da caixa de distribuição principal de controle é feita de material de liga de alumínio e revestido com resina epóxi. Todos os pipelines, As juntas de circuito, etc. são tratadas para prevenção de explosão.

5. Gabinete Inferior: O fundo do corpo do gabinete é um pedal em relevo sem deslizamento, e o O solo interno foi projetado para se inclinar um pouco em direção ao meio.

6. Exaustão Sistema: Os fãs de exaustão à prova de explosão são usados ​​para escape forçado.

7. Sistema de controle de temperatura: Um ar condicionado à prova de explosão é instalado dentro do corpo do gabinete, que pode regular as temperaturas altas e baixas causadas pelo ambiente externo.

8. Fogo Instalações de proteção: tanto o topo quanto os dois lados do corpo do gabinete são feito de camada duplaAço resistente ao clima à prova de fogo e placas prensadas com material resistente à temperatura de alta temperatura.

9. Dispositivos elétricos à prova de explosão: lâmpadas de iluminação à prova de explosão são instalado dentro do gabinete. Lâmpadas de emergência à prova de explosão precisam ser definidas na saída do corpo do gabinete, e lâmpadas de emergência à prova de explosão são configurado.

10. Proteção de raios e dispositivos antiestáticos: um dispositivo de proteção de raios está instalado na parte superior. Quando há um raio, ele é levado ao chão Através do dispositivo de proteção contra raios para liberação. Um corpo humano estático O dispositivo de eliminação de eletricidade está definido na porta. Tocando a estática dispositivo de eliminação de eletricidade ao entrar na porta, a eletricidade estática no corpo humano pode ser eliminado.

11. Dispositivo automático de extinção de incêndio: incêndio de heptafluoropropano do tipo oleoduto dispositivo de extinção, que tem alta eficiência de extinção de incêndio, rápido velocidade, grande coeficiente de segurança e é seguro e confiável.

12. Sistema de filtração: um sistema de purificação de gases de escape precisa ser definido no corpo do gabinete. Cada corpo do gabinete está equipado com um conjunto de carbono ativado Caixa de proteção ambiental e um sistema de purificação de ligação fotocatalítica no topo. O sistema de purificação de gases de escape está conectado ao gabinete corpo através de oleodutos; O sistema de purificação de gases de escape pode remover poluentes em graus variados, incluindo produtos químicos voláteis frequentemente usados ​​em escolas como éter dietílico, tolueno, clorofórmio, acetona, metanol, etanol, acetato de etila, éter de petróleo, etc. Pode purificar tóxicos e prejudiciais Gases de escape e garantem descarga uniforme do fluxo de ar.

13. Sistema de monitoramento ambiental: monitore o COV, a temperatura, a umidade, status de ventilação, instrumentos e equipamentos, etc. no ambiente, Exiba e grave os dados ambientais em tempo real. Quando o parâmetro Os indicadores atingem os valores definidos, o sistema de monitoramento enviará um notificação para lembrar o cliente de prestar atenção; Monitore o ambiente Dentro do gabinete online 24 horas por dia, exiba as informações em fotos e textos na tela de cristal líquido e dê um aviso de alarme quando o conjunto Os valores são excedidos e se ligam ao sistema de escape.

Detecção Sondas:

(1) Sonda de gás combustível

(2) Sonda de temperatura e umidade

(3) fumaça sonda sensor, tipo intrinsecamente seguro e à prova de explosão

(4) VOC probe

14.1 O O sistema de controle inteligente pode detectar automaticamente e real os parâmetros de cada sensor no painel de controle e exibir real vários parâmetros como a temperatura interna, concentração combustível de gás, Umidade relativa, status operacional do sistema de gases de escape, status de alarme, iluminação, etc. Os parâmetros acima são exibidos na máquina humana Interface fora do corpo do gabinete.

14.2 BE Equipado com equipamento de monitoramento ambiental multicanal: suporte VOC Sensores de monitoramento de gás; Suportar sensores combustíveis de monitoramento de gás; apoiar Sensores de temperatura e umidade.

14.3 Quando A concentração de gás dentro do gabinete se aproxima de 20% a 30% da segurança valor crítico, o sistema de controle executará de forma inteligente vários medidas de descarte. No caso de possível perigo, o sistema de controle Ative o alarme audível e visual, e o som do alarme está acima de 85 Decibéis, que podem fornecer um aviso precoce de longa distância.

15. Segurança Etiquetas, rótulos de alerta reflexivo: resistente ao desgaste, à prova d'água, Etiquetas anticorrosivas, resistentes a arranhões e não feitas
