O gabinete de armazenamento de cilindros a gás à prova de explosão é uma solução de armazenamento seguro projetado para vários gases inflamáveis e explosivos perigosos, incluindo metano, acetileno, hidrogênio, oxigênio e gases inertes. Está equipado com uma função de alarme, garantindo alta segurança, confiabilidade e qualidade.
1. Corpo do gabinete
O gabinete é construído com placas de aço com alta qualidade de alta qualidade, cada uma com uma espessura de ≥1,5 mm. Depois de sofrer tratamentos de decapagem e fosfatação, a superfície é pulverizada eletrostaticamente com resina epóxi, proporcionando excelente resistência a ácidos, álcalis e ferrugem. O painel da porta externa possui uma estrutura de 1,5 mm de espessura, e o intercalador é preenchido com material à prova de fogo de fibra de cerâmica.
2. Painel da porta
O painel da porta está equipado com dobradiças destacáveis e uma janela de visualização de vidro à prova de explosão transparente na frente, permitindo que os usuários observem o status de uso dos cilindros de gás dentro do gabinete.
3. Visualizando a janela
A janela de visualização é feita de vidro temperado, apresentando um design único e novo.
4. Passe o orifício
Há um orifício de passagem na lateral do gabinete para garantir a circulação adequada de gás dentro.
5. Dispositivo de fixação móvel
O dispositivo de fixação móvel pode acomodar o armazenamento de cilindros a gás com diferentes alturas e diâmetros. Ele usa um mecanismo de fixação do tipo de cadeia de aço inoxidável de 304 aço inoxidável para impedir que os cilindros de gás tombam.
6. Pedal mecânico
O pedal é uma placa de rampa mecânica. Há um pedal em relevo em aço inoxidável ajustável na parte inferior do gabinete, facilitando a carga fácil e descarregando de cilindros de gás.
7. Dispositivo de travamento
Um bloqueio de ligação de três pontos é usado, fornecendo segurança aprimorada.
8. Dispositivo de alarme
Um sistema de alarme audível e visual é adotado, com um som alto, mas não irricado.
9. Sistema de escape automático (opcional)
10. Válvula de escape de gás
A válvula de escape de gás possui um projeto de estrutura de válvula dupla. Ele alarmará e desligará automaticamente quando a pressão do gás for insuficiente.
11. Medidor de pressão negativo
A pressão negativa dentro do gabinete pode ser definida de acordo com o tipo de gás. Ele permite que os usuários monitorem a pressão negativa dentro do gabinete. Quando o sensor dentro do gabinete detecta um vazamento de gás e ativa o alarme, o ventilador superior inicia automaticamente, expulsar o gás do lado de fora através do tubo de escape para proteger a segurança da área de trabalho.
12. Sistema de controle
O sistema de controle possui 40 parâmetros de gás comumente usados pré-incorporados para seleção.
13. Dispositivo automático de fechamento de portas
Quando a temperatura do lado de fora do gabinete atingir 70 ° C, o dispositivo de travamento da porta do gabinete do cilindro a gás derreterá automaticamente e a porta se fecha automaticamente, impedindo que o fogo se espalhe.
14. Monitoramento de pressão
A pressão negativa dentro do gabinete do cilindro a gás é exibida em tempo real. Quando a pressão é menor que o valor definido, o ventilador será ativado automaticamente. A pressão negativa máxima dentro do cilindro pode atingir 60 pascals.
15. Dispositivo de comutação automática
Quando a pressão do gás em um cilindro é insuficiente, ele alterna automaticamente para a área completa do cilindro. Quando a pressão do gás em ambos os cilindros é insuficiente, a válvula principal será fechada automaticamente.
16. Sistema de troca de gás semi-automático de aço inoxidável
Este sistema é adequado para c₂h₂, co₂, ar, n₂, ele, o₂ e ar. A pressão máxima de entrada é de 20MPa e a pressão de saída varia de 0 a 1,6MPa. Ele opera no modo 1-Use-1-Standby e está equipado com 4 válvulas de diafragma (2 válvulas on-off e 2 válvulas de purga), incluindo uma válvula de alívio de pressão. As interfaces de entrada e saída são 1/4 ”NPT (F).
17. Válvula solenóide à prova de explosão
18. Digital Display Alarm de baixa pressão (RY-PLB)
Ele pode monitorar 1 a 4 canais, com uma tela de cristal líquido, alarme audível e visual e exibição digital.
19. Sensor de pressão de aço inoxidável
Faixa: 0 - 20MPA; Saída: 4 - 20mA; Precisão: 0,5%de FS; Tópico de instalação: 1/4NPT
Armazene os cilindros de gás que contêm o mesmo tipo de gás no mesmo gabinete. Não misture diferentes tipos de gases.
Ao instalar o gabinete do cilindro de gás, coloque -o contra uma parede e verifique se está nivelado.
Teste o alarme uma vez por semana. Normalmente, use um isqueiro não relacionado para liberar gás próximo à entrada de ar por alguns segundos. Se o alarme responder com um alerta audível e visual, ele está funcionando corretamente. Caso contrário, tenha uma inspeção profissional e repare. (Nota: Durante o teste, nunca pulverize uma grande quantidade de gás de alta concentração diretamente no sensor interno do alarme, pois isso pode danificar o sensor.)
Mantenha o interior do gabinete limpo e remova regularmente poeira ou outros detritos da ingestão de ar do sensor.
Nota: Quando os cilindros de gás são armazenados no gabinete, não deve haver problemas em circunstâncias normais e não induzidas por humanos. Para evitar alarmes lentos ou não responsivos devido a longos períodos de inatividade, a equipe pode realizar testes de alarme usando fumaça e gás para garantir a operação normal do produto. O auto-teste é geralmente recomendado uma vez a cada dois meses.
|
Modelo de produto |
Parâmetros do produto |
|
GS-FQ2P |

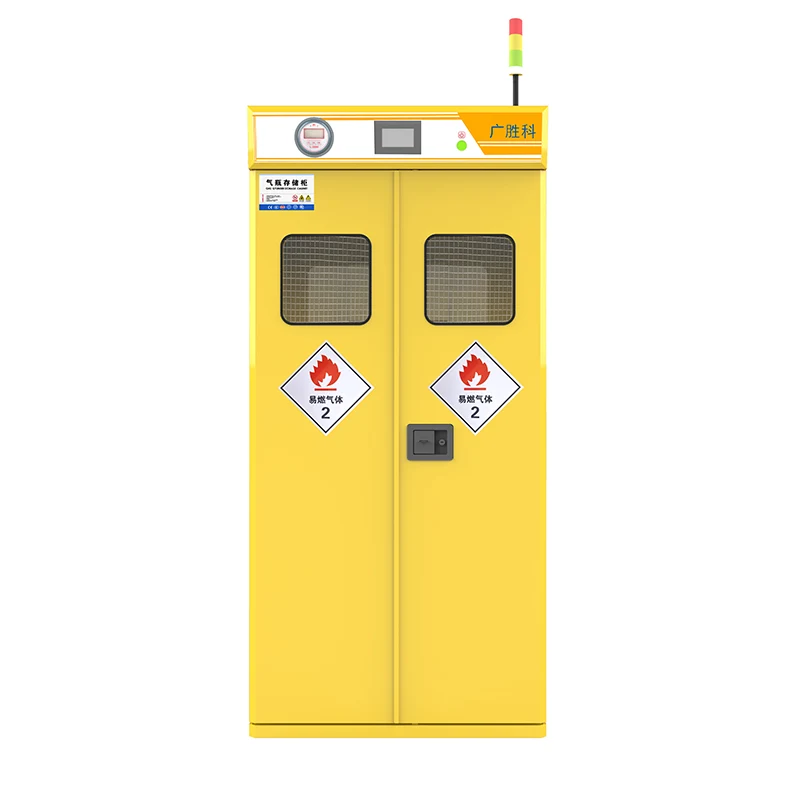

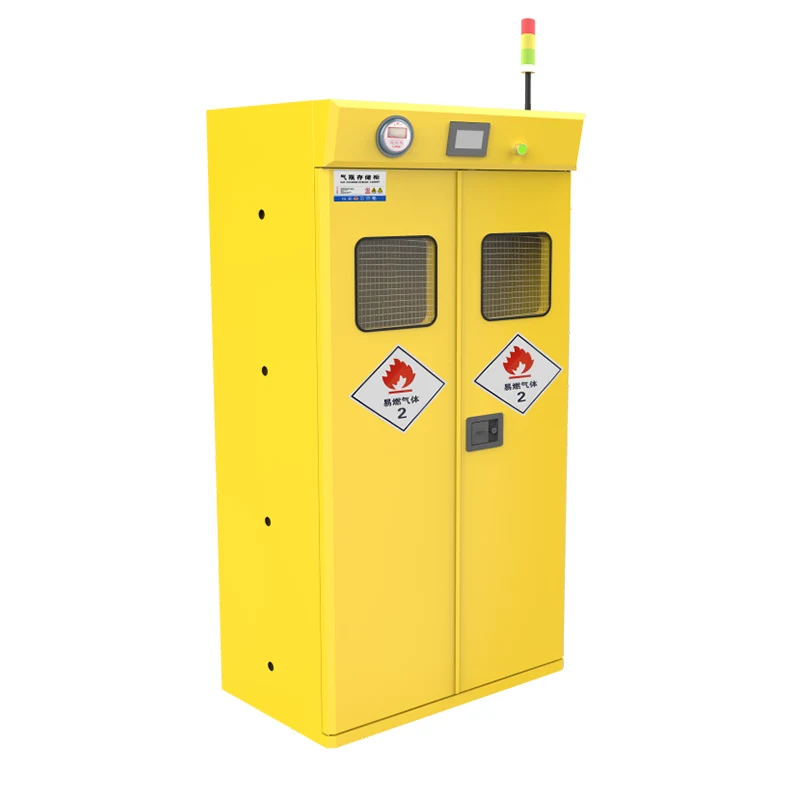

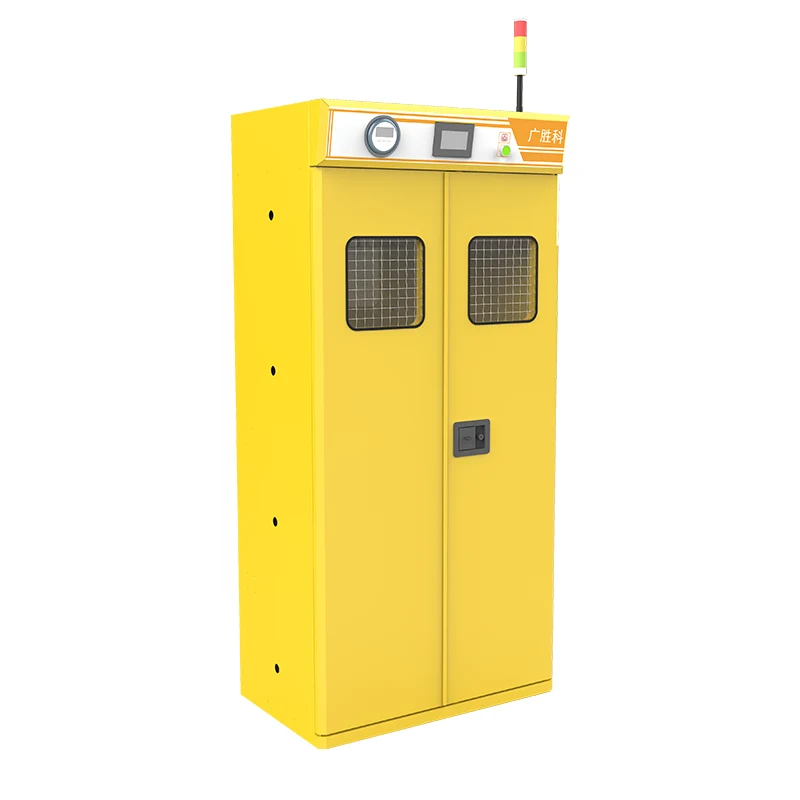

Produto Nome: Cabinete de cilindro de gás à prova de explosão de duplo cilindro Produto Modelo: GS-FQ2P Externo Dimensões: H1900 * W900 * D450mm Interno Dimensões: H1627 * W840 * D345mm Peso: 110 kg Porta Método de abertura: manual Tipo de porta: Portas duplas Capacidade: Pode armazenar 2 cilindros a gás (diâmetro do cilindro: φ230mm) Cor: Amarelo (com revestimento de spray de resina epóxi) 7 polegadas Sistema de gerenciamento de tela de controle |
A explosão inteligente - o gabinete do cilindro de gás de prova se destaca com seu sistema avançado de proteção de segurança inteligente. Está equipado com uma variedade de sondas de monitoramento de alta precisão, incluindo sondas de monitoramento de concentração de gás, sondas de monitoramento de pressão etc., que podem monitorar com precisão o status do gás dentro do gabinete em tempo real. Depois que o vazamento de gás for detectado, ele imediatamente emitirá alarmes de decibel e decibel e enviará mensagens de alarme para os dispositivos móveis do pessoal relevante para garantir que o perigo possa ser detectado imediatamente. Quando a pressão do gás dentro do gabinete muda de forma anormal, o sistema de controle inteligente reaja rapidamente e automaticamente o suprimento de gás para evitar acidentes de segurança causados por problemas de pressão e beliscar o perigo na brota.
Na oficina eletrônica de fabricação de chips, gases especiais como silano e fosfina, que são inflamáveis, explosivos e têm requisitos extremamente altos para a pureza de pressão e gás, são usados no processo de produção. A explosão inteligente - o gabinete do cilindro de gás de prova pode monitorar o status desses gases em tempo real. Uma vez que houver vazamento ou pressão anormal, ele alarmará rapidamente e cortará o suprimento de gás para garantir a segurança da produção do workshop e a qualidade do produto. Nos laboratórios químicos de instituições de pesquisa científica em grande escala, vários gases experimentais coexistem e o ambiente de uso e armazenamento de gás é complexo. As funções inteligentes de monitoramento e proteção do gabinete inteligente de cilindros à prova de explosão de explosão podem lidar efetivamente com situações complexas, criar um ambiente experimental seguro e confiável para pesquisadores científicos e ajudar os projetos de pesquisa científica a prosseguir sem problemas.
